TOP > LED > 照明 > Direct Mountable Chip

Direct Mountable Chip

チップサイズの高光束密度LED

製品の特徴

Direct Mountable Chipとは

当社が長年つちかってきたLEDと蛍光体の技術・経験の融合から生み出されたチップサイズのLEDです。1.1×1.1mm、1.3×1.3mm、1.7×1.7mm、2.1×2.1mmの4種類のサイズと、1800Kから6500Kまでの色温度、R70（Ra≥70）からR9080（Ra≥90、R9≥80）までの演色性ラインアップからお選びいただける白色と、1.1×1.1mm全5色、1.7×1.7mm全10色展開のカラー品から、出力と再現したい色範囲に応じて柔軟にお選びいただけます。

LEDのパッケージサイズ＝発光面サイズとする事で、灯具内の限られたスペースにおける最大クラスの光束密度を実現可能です。

図1：製品のサイズイメージ

表1：白色ラインアップのCRI・CCTオプション

Part No. Package Size	CRI	CCT
Part No. Package Size	CRI	6500K	5700K	5000K	4500K	4000K	3500K	3000K	2700K	2200K	2000K	1800K
NFSWE11A-V1 1.1×1.1mm	Ra≥70	✓	✓	✓	✓	✓	✓	✓	✓
	Ra≥80	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
	Ra≥90, R9≥50	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
	Ra≥90, R9≥80	✓	✓	✓	✓	✓	✓	✓	✓
NCSWE13A-V1 1.3×1.3mm	Ra≥80	✓	✓	✓	✓	✓	✓	✓	✓
	Ra≥90, R9≥50	✓	✓	✓	✓	✓	✓	✓	✓	✓		✓
	Ra≥90, R9≥80	✓	✓	✓	✓	✓	✓	✓	✓
NCSWE17A-V1 1.7×1.7mm	Ra≥70	✓	✓	✓	✓	✓	✓	✓	✓
	Ra≥80	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
	Ra≥90, R9≥50	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
	Ra≥90, R9≥80	✓	✓	✓	✓	✓	✓	✓	✓
NVSWE21A-V1 2.1×2.1mm	Ra≥70	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
	Ra≥80	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
	Ra≥90, R9≥50	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
	Ra≥90, R9≥80	✓	✓	✓	✓	✓	✓	✓	✓

表2：カラーラインアップ

NCSGE17A-V1L1
NCSGE17A、NCSGE17A-V1

Direct Mountable Chipで実現できること

高光束密度が灯具の小型化を実現
幅広い出力ラインアップと豊富なカラーバリエーションで様々な用途に使用可能
コンパクトな発光サイズがもたらす良好な混色性によって調色・多色器具を簡易に実現可能

図2：高光束密度を実現したモジュール例

NFSWE11A-V1

定格0.2W,183lm/W（5000K）

Direct Mountable Chip

チップサイズの高光束密度LED

製品の特徴

Direct Mountable Chipとは

Direct Mountable Chipで実現できること

対象製品

NFSWE11A-V1

NCSWE13A-V1

NCSWE17A-V1

NVSWE21A-V1

NCSCE17A (Royal Blue)

NCSBE17A (Blue)

NCSEE17A-V1 (Azure)

NCSEE17A-V1L1 (Bluish Green)

NCSGE17A-V1L1 (Green)

NCSGE17A-V1 (Green)

NCSGE17A-V1 (Lime)

NCSAE17A-V1 (Amber)

NCSRE17A-V1 (Brilliant Red)

NCSRE17A-V1 (Red)

NCSRE17A-V1 (Deep Red)

NFSBE11A-V1L1 (Blue)

NFSGE11A-V1 (Green)

NFSAE11A-V1 (Amber)

NFSRE11A-V1 (Brilliant Red)

NFSRE11A-V1 (Red)

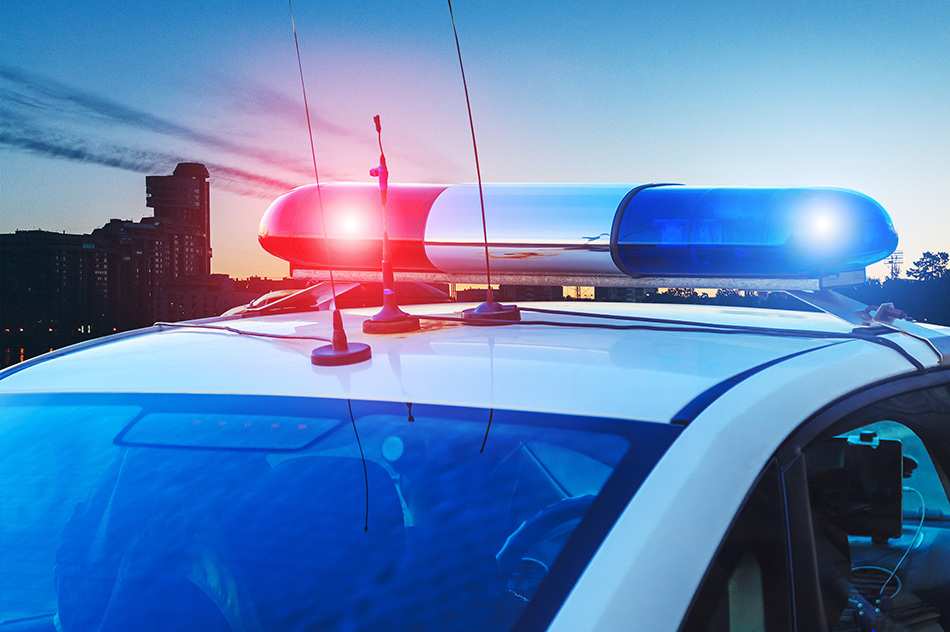

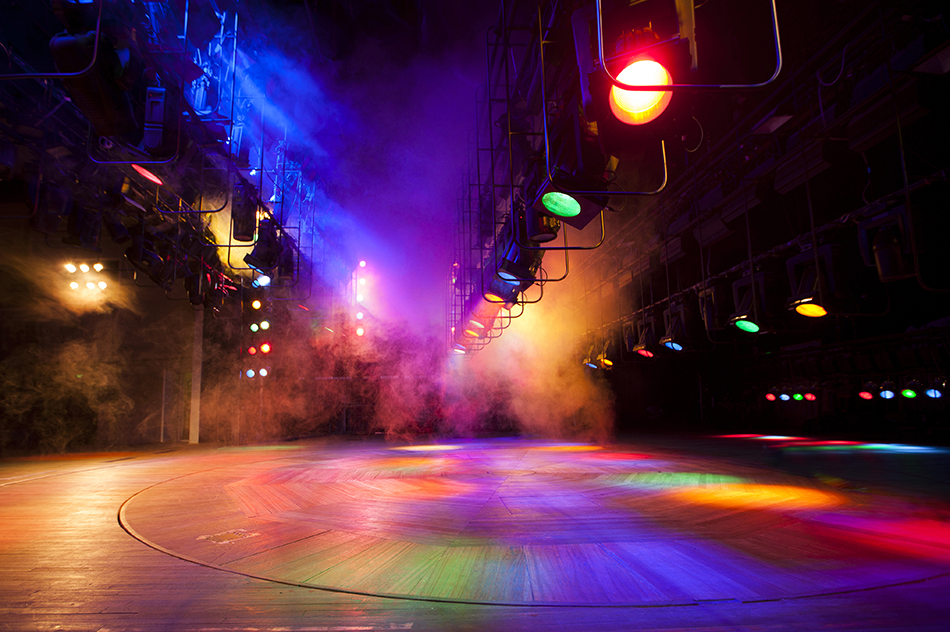

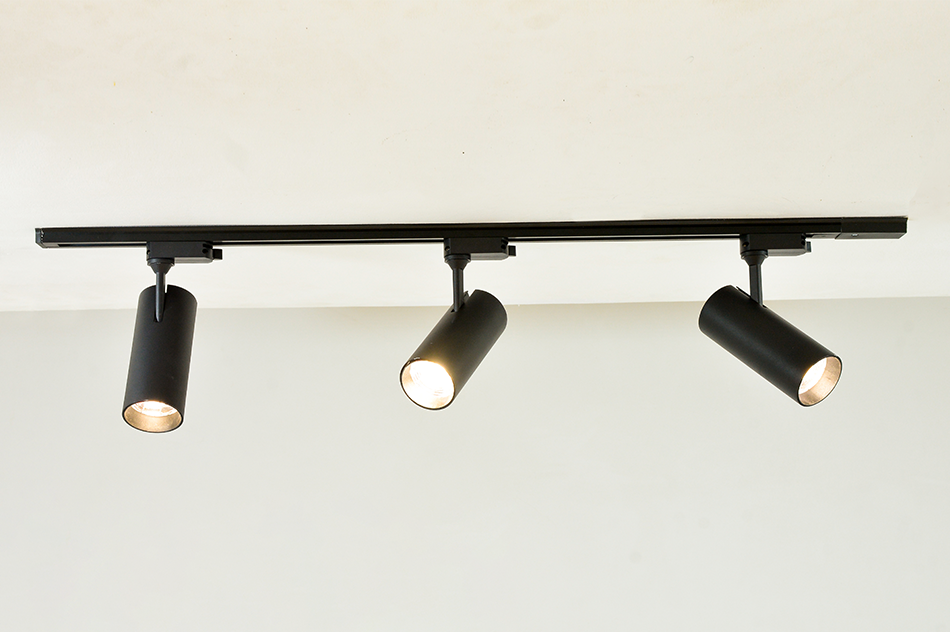

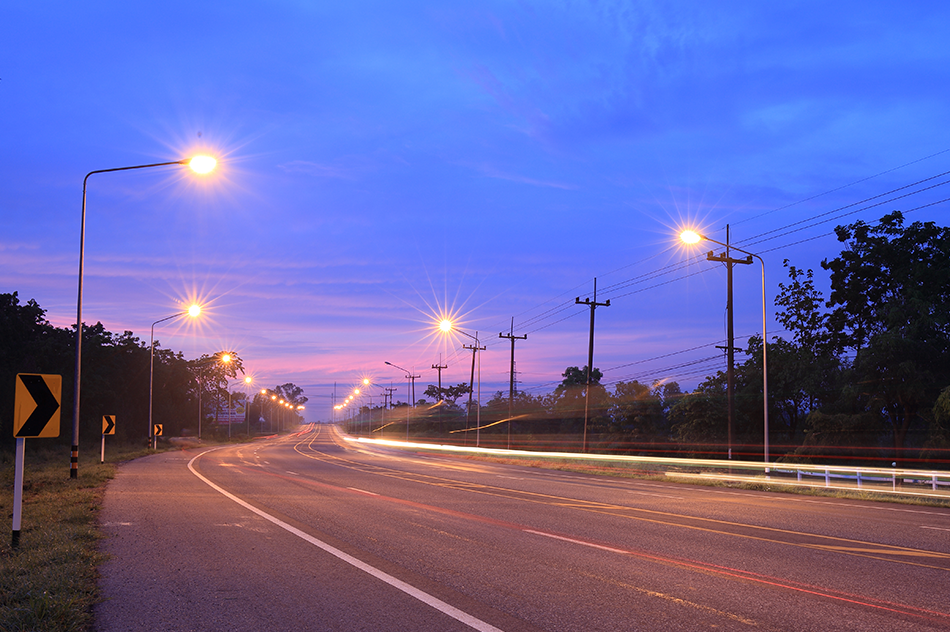

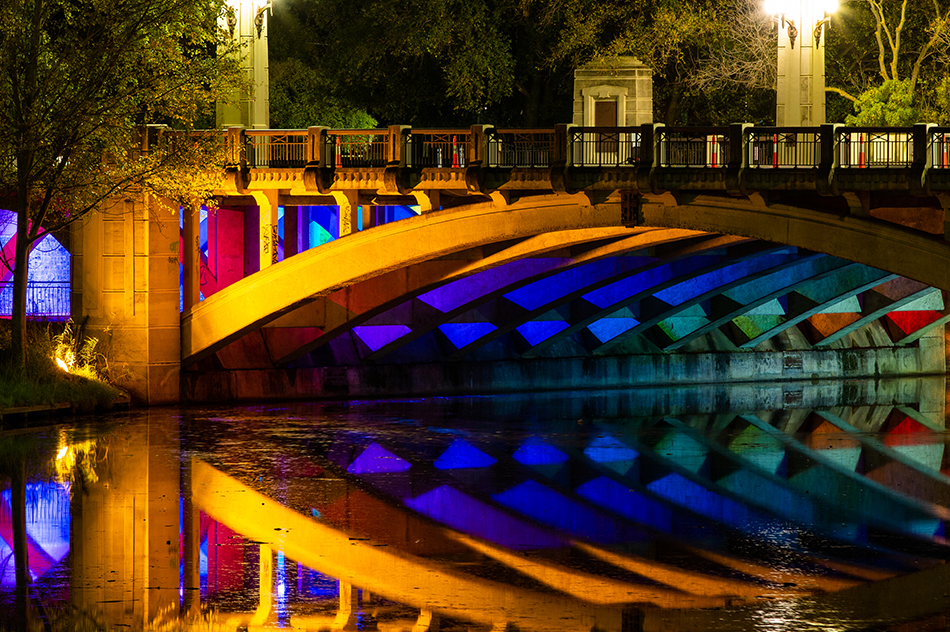

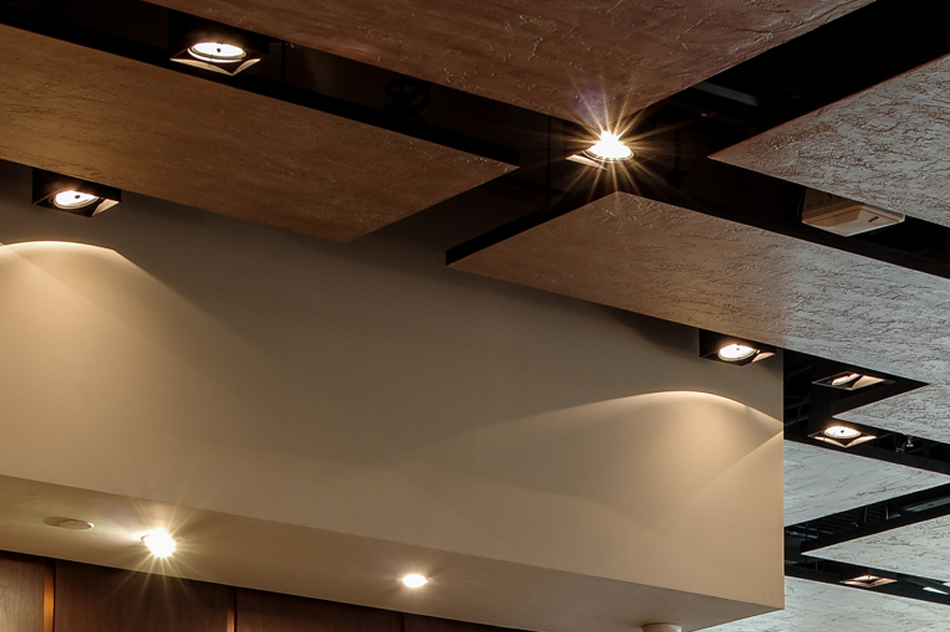

用途
