GigaWhite™

LEDの約10倍の輝度を持つ白色レーザー光源

製品の特徴

GigaWhite™とは

GigaWhite™とは、青色レーザーダイオード(LD)と蛍光体を組み合わせることで実現した、車載ヘッドライト及び特殊照明、産業用照明向けに開発されたSMDタイプの超高輝度の白色LD光源です。独自の技術で色むらの少ない均一な光を実現しています。超高輝度という特性を生かし、LDでしか実現できないコンパクトなヘッドライトや、まだ世の中にない灯具の実現に貢献します。
また、センサーが内蔵されており、レーザー光漏れの要因となる異常（割れ、脱落等）を電気的に検知することが可能で、安全な設計となっています。

LEDの約10倍 LDならではの超高輝度

左の図のように、一般的なLEDの約10倍の超高輝度白色光を出力できるのがGigaWhite™です。LEDをはるかに超える輝度の高さで、今はまだない未来の明かりも実現できると期待します。

— 例えば、超小型のヘッドライトで車のデザインが変わる。
— 例えば、暗闇や夜の海中でも遠くまで照らせる懐中電灯で安全性が変わる。
— 例えば、光ファイバーを応用した自由な照明設計で空間が変わる。

GigaWhite™が、LDを活用した未来を提案していきます。

GigaWhite™が活躍するシーン

1. 超小型ヘッドライト

イメージ図

LDの超⾼輝度を活かした超小型ヘッドライト。LD光源は非常に輝度が高いため、レンズ高さ10㎜以下という薄型設計ながら、ECE R112 Class-B Regulationを満たす特性を実現できます。これにより、ステルス性の高いヘッドライトなど、デザインの自由度を大幅に高めることが可能となります。

ハイビーム
光束: 1630lm
ピーク照度: 156lx @25m
ECE R112 Class-B Regulation

ロービーム
光束: 1120lm
ピーク照度: 113lx @25m
ECE R112 Class-B Regulation

2. その他の可能性

超高輝度の白色LD光源は、光の配光を制御するレンズと組み合わせることにより、その長所をより活かすことができます。例えば、光を平行光化するコリメートレンズと組み合わせれば、超狭角の平行光が実現できます。これにより、LEDと比較して、遠方をより明るく照らし出すことができます。また、集光レンズと組み合わせた場合には、LEDより小さく・明るく光を集めることができます。これにより、微小エリアをより明るく照らし出したり、光ファイバーへ効率よく光を導光することが可能となります。
光ファイバーを応用することで、例えば、これまで実現できなかったような小型で軽量の街路灯も実現できるかもしれません。自由な発想で様々なシーンにGigaWhite™をご検討ください。お問い合わせは下記問い合わせボタンからお願いします。

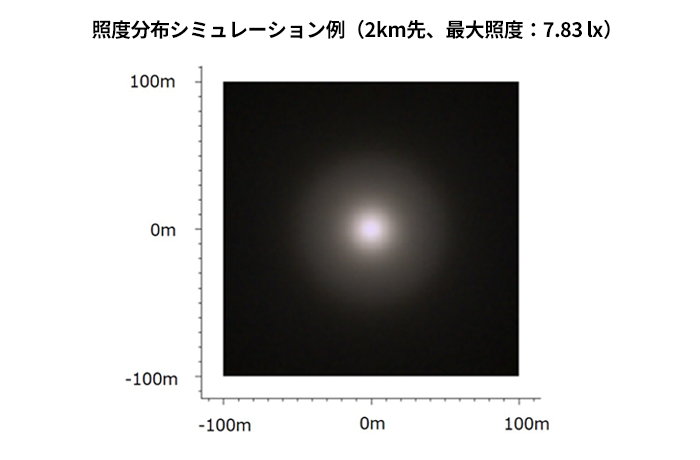

超狭角の平行光

フラッシュライトに使用した場合のイメージ

光ファイバー導光/微小エリアへの集光

街路灯に使用した場合のイメージ

対象製品

型番	製品寸法 L×W×H[mm]	色	発光エリアサイズ (LES)	IF[A]	順電圧 Typ.[V]	光束 Typ.[lm]	輝度 Typ. [cd/mm²]	色度Typ.	駆動温度 [℃]	Safety Sensor	車載対応品
NUW9A2	46.5×20×9.4	白	1.0×0.5	2.3	8.2	1360	710	x=0.330 y=0.337	-40～125	●	●
NUW7A2	46.5×20×9.4	白	1.0×0.5	2.3	8.2	1360	710	x=0.330 y=0.337	-40～105	●
NUW7A5	46.5×20×9.4	白	0.5×0.5	2.3	8.2	1350	1310	x=0.330 y=0.337	-40～105	●

お問い合わせ

参考資料

光ファイバー導光 - 内視鏡/顕微鏡/その他特殊照明向け

発光点サイズが0.5mm×0.5mmの"NUW7A5"を使えば、1mm以下のコア径を持つファイバーでも、非常に高い効率でカップリングできます。

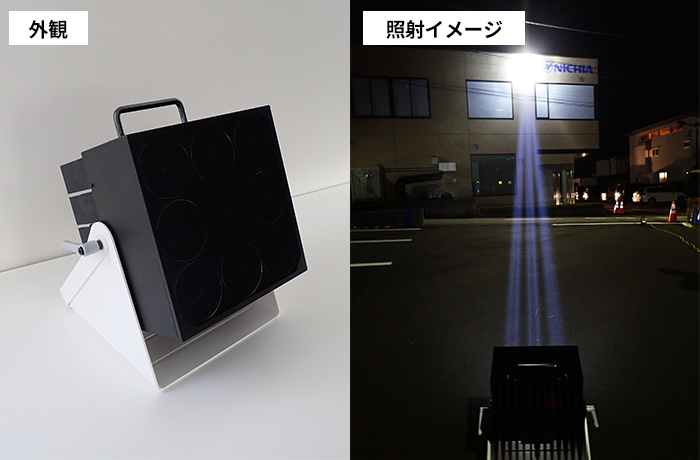

光ファイバー導光モジュールデモ機※デモ専用機のため販売は致しません

外観

デモ機スペック

項目	単位	スペック値
ファイバーNA		0.5
ファイバーコア径	mm	1.0	0.6	0.4
結合効率	%	28.5	13.9	8.3
ファイバー出力光束	lumens	295	143	86
色温度		6000K (light source)
筐体サイズ		200mm × 170mm × 110mm
LD順電流	A	2.3
LD順電圧	V	8.2
LD消費電力	W	18.9
